smt貼片元件偏移原因

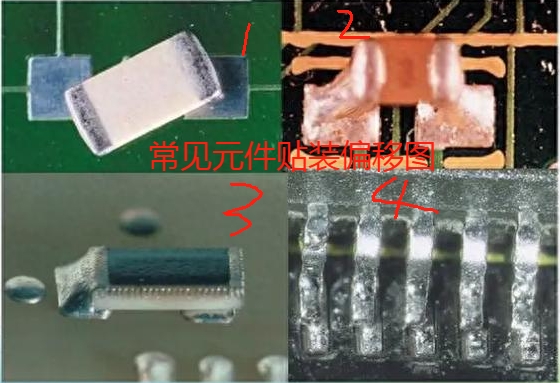

在開始今天的話題之前，請先看下圖所示（smt貼片元件偏移示例圖）

如上圖所示，都是smt元件貼裝偏移的典型案例，圖1是貼裝歪斜，圖2是縱向偏移，圖3是橫向偏移，圖4是IC引腳偏移，以上幾種偏移都會造成虛焊品質不良，在smt加工屬于較為常見的品質不良現象。

在如今smt行業技術發展快速的情況下，為什么還會出現smt元件貼裝偏移等低級品質不良，常見的原因如下

1）錫膏印刷不良

錫膏印刷不良，主要表現為錫膏印刷偏移，錫膏印刷偏移導致錫膏不在焊盤上，溢出焊盤，在回流焊接時，元件爬錫時就會出現偏移

2）貼片機識別系統不良

貼片機貼裝元件時候，相機上有沾污，識別不準確，導致拾取的物料貼裝位號對中的時候出現偏差而出現貼裝偏移

3）吸嘴氣壓問題

貼片機吸嘴氣壓不穩定（氣路漏氣或吸嘴漏氣導致），吸嘴拾取物料貼裝出現氣壓值小而導致貼裝位置不精準

4）坐標程序編程不良

貼片機貼裝電子元件，需要對貼片機進行程序編程，程序編程時，物料與位號的參數值設置不當會導致物料貼裝偏移

5）pcb焊盤設計不當問題

pcb焊盤設計不當，有些元件大，而設計對應的焊盤位號則小，有些元件小，而設計的焊盤偏大，這些焊盤設計不當問題會導致元件偏移

在實際生產中，出現元件貼裝偏移，AOI通常可以比較準確的判斷焊接不良，需要工程師找到對應不良的原因，優化相關工藝，處理貼裝偏移不良品質。
