SMT貼片飛達的分類和作用

飛達的作用

飛達的核心作用是為貼片機高效、精準地供應電子元件，將元件輸送到貼片機取料位置，飛達的正常工作，直接影響貼片機生產效率，良品率以及換線速度。

飛達的分類

按料帶類型劃分，有以下類型

帶式飛達、管式飛達、盤式飛達

按自動化程度

電動飛達（自動送料）

機械飛達（手動或半自動）

飛達工作原理

1.料帶/管裝/托盤上料

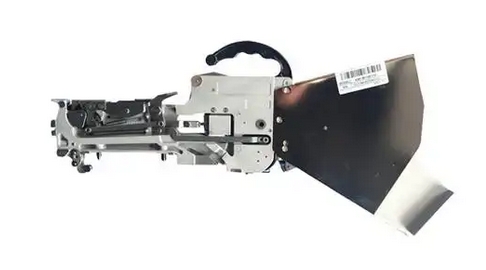

帶式飛達：料帶（膠帶或紙帶）卷盤安裝在飛達上，元件按固定間距封裝在料帶中。

管式飛達：元件排列在塑料管中，通過振動或推送機構逐個送出。

盤式飛達：精密元件（如QFP、BGA）存放在托盤中，機械臂按需取用。

2.步進送料

飛達內部的步進電機或棘輪機構帶動料帶前進，每次移動一個固定間距（如4mm、8mm等），確保元件到達取料位置。光電傳感器檢測料帶孔位，實現精準定位。

3.元件剝離與供料

對于帶式飛達，剝料刀將料帶上的覆蓋膜剝離，露出元件。

貼片機的吸嘴在取料位置吸取元件，飛達隨即推送下一顆元件到位。

4.異常檢測與反饋

傳感器檢測料帶是否用完、卡料或元件缺失，觸發報警或停機，避免貼裝錯誤。
